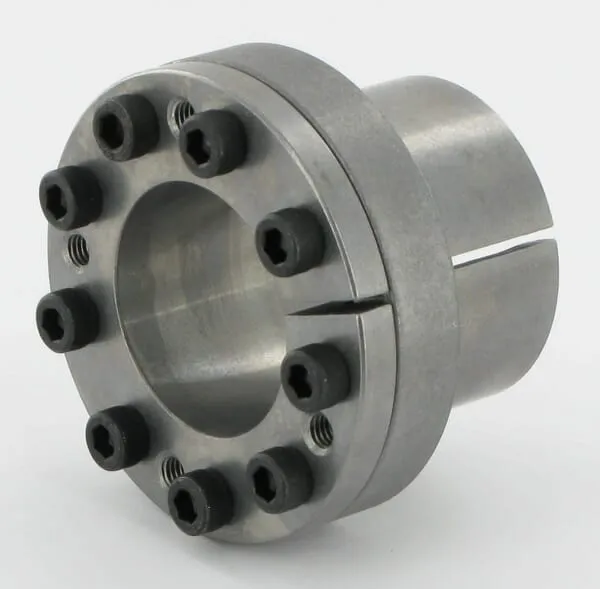

Upínací prvek, typ KLCC

Parametry produktu

Zvláštnosti	Spojení hřídele s nábojem bez klínů Snadná montáž a demontáž Přesné vystředění
Použití	Klínové řemenice Řetězová kola Ideální pro náboje s malou tloušťkou stěny
Obsah	2 kuželové upínací prvky Distanční kroužek Šrouby
Technická informace	Tolerance hřídele: h8 Tolerance náboje: H8 Drsnost materiálu: < 16 µm
Výhody	Žádné narušení hřídele Krátká doba montáže Nižší náklady na zpracování

Tento produkt má několik variant. Vyberte prosím konkrétní variantu z tabulky níže.

Dostupné varianty produktu

Produkt	Cena	H3	Obsah	Výhody	Značka	H1Délka	Jednotka	H2Výška	Použití	DNáboj Ø	Zvláštnosti	D1Vnější Ø	Osová síla F	Počet pro set	Vhodné šrouby	HCelková délka	Moment dotahování	Přenosný moment M	dVnitřní průměr	Technická informace
Sit-lock 3 prvek 35/47 CAL3F3547	496,10 Kč 410,00 Kč bez DPH	45 mm	2 kuželové upínací prvky Distanční kroužek Šrouby	Žádné narušení hřídele Krátká doba montáže Nižší náklady na zpracování	Sit	52 mm	Kus	32 mm	Klínové řemenice Řetězová kola Ideální pro náboje s malou tloušťkou stěny	47 mm	Spojení hřídele s nábojem bez klínů Snadná montáž a demontáž Přesné vystředění	69 mm	45 kN	8	M6	58 mm	17 N·m	796 N·m	35 mm	Tolerance hřídele: h8 Tolerance náboje: H8 Drsnost materiálu: < 16 µm
Sit-lock 3 prvek 38/50 CAL3F3850	525,14 Kč 434,00 Kč bez DPH	45 mm	2 kuželové upínací prvky Distanční kroužek Šrouby	Žádné narušení hřídele Krátká doba montáže Nižší náklady na zpracování	Sit	52 mm	Kus	32 mm	Klínové řemenice Řetězová kola Ideální pro náboje s malou tloušťkou stěny	50 mm	Spojení hřídele s nábojem bez klínů Snadná montáž a demontáž Přesné vystředění	72 mm	45 kN	8	M6	58 mm	17 N·m	864 N·m	38 mm	Tolerance hřídele: h8 Tolerance náboje: H8 Drsnost materiálu: < 16 µm
Sit-lock 3 prvek 40/53 CAL3F4053	598,95 Kč 495,00 Kč bez DPH	45 mm	2 kuželové upínací prvky Distanční kroužek Šrouby	Žádné narušení hřídele Krátká doba montáže Nižší náklady na zpracování	Sit	52 mm	Kus	32 mm	Klínové řemenice Řetězová kola Ideální pro náboje s malou tloušťkou stěny	53 mm	Spojení hřídele s nábojem bez klínů Snadná montáž a demontáž Přesné vystředění	75 mm	45 kN	8	M6	58 mm	17 N·m	910 N·m	40 mm	Tolerance hřídele: h8 Tolerance náboje: H8 Drsnost materiálu: < 16 µm
Sit-lock 3 prvek 42/55 CAL3F4255	630,41 Kč 521,00 Kč bez DPH	45 mm	2 kuželové upínací prvky Distanční kroužek Šrouby	Žádné narušení hřídele Krátká doba montáže Nižší náklady na zpracování	Sit	52 mm	Kus	32 mm	Klínové řemenice Řetězová kola Ideální pro náboje s malou tloušťkou stěny	55 mm	Spojení hřídele s nábojem bez klínů Snadná montáž a demontáž Přesné vystředění	78 mm	45 kN	8	M6	58 mm	17 N·m	955 N·m	42 mm	Tolerance hřídele: h8 Tolerance náboje: H8 Drsnost materiálu: < 16 µm
Sit-lock 3 prvek 45/59 CAL3F4559	834,90 Kč 690,00 Kč bez DPH	62 mm	2 kuželové upínací prvky Distanční kroužek Šrouby	Žádné narušení hřídele Krátká doba montáže Nižší náklady na zpracování	Sit	70 mm	Kus	45 mm	Klínové řemenice Řetězová kola Ideální pro náboje s malou tloušťkou stěny	59 mm	Spojení hřídele s nábojem bez klínů Snadná montáž a demontáž Přesné vystředění	86 mm	84 kN	8	M8	78 mm	41 N·m	1891 N·m	45 mm	Tolerance hřídele: h8 Tolerance náboje: H8 Drsnost materiálu: < 16 µm
Sit-lock 3 prvek 48/62 CAL3F4862	890,56 Kč 736,00 Kč bez DPH	62 mm	2 kuželové upínací prvky Distanční kroužek Šrouby	Žádné narušení hřídele Krátká doba montáže Nižší náklady na zpracování	Sit	70 mm	Kus	45 mm	Klínové řemenice Řetězová kola Ideální pro náboje s malou tloušťkou stěny	62 mm	Spojení hřídele s nábojem bez klínů Snadná montáž a demontáž Přesné vystředění	87 mm	84 kN	8	M8	78 mm	41 N·m	2017 N·m	48 mm	Tolerance hřídele: h8 Tolerance náboje: H8 Drsnost materiálu: < 16 µm
Sit-lock 3 prvek 50/65 CAL3F5065	1 072,06 Kč 886,00 Kč bez DPH	62 mm	2 kuželové upínací prvky Distanční kroužek Šrouby	Žádné narušení hřídele Krátká doba montáže Nižší náklady na zpracování	Sit	70 mm	Kus	45 mm	Klínové řemenice Řetězová kola Ideální pro náboje s malou tloušťkou stěny	65 mm	Spojení hřídele s nábojem bez klínů Snadná montáž a demontáž Přesné vystředění	92 mm	84 kN	8	M8	78 mm	41 N·m	2101 N·m	50 mm	Tolerance hřídele: h8 Tolerance náboje: H8 Drsnost materiálu: < 16 µm
Sit-lock 3 prvek 55/71 CAL3F5571	1 195,48 Kč 988,00 Kč bez DPH	72 mm	2 kuželové upínací prvky Distanční kroužek Šrouby	Žádné narušení hřídele Krátká doba montáže Nižší náklady na zpracování	Sit	80 mm	Kus	55 mm	Klínové řemenice Řetězová kola Ideální pro náboje s malou tloušťkou stěny	71 mm	Spojení hřídele s nábojem bez klínů Snadná montáž a demontáž Přesné vystředění	98 mm	95 kN	9	M8	88 mm	41 N·m	2600 N·m	55 mm	Tolerance hřídele: h8 Tolerance náboje: H8 Drsnost materiálu: < 16 µm
Sit-lock 3 prvek 60/77 CAL3F6077	1 350,36 Kč 1 116,00 Kč bez DPH	72 mm	2 kuželové upínací prvky Distanční kroužek Šrouby	Žádné narušení hřídele Krátká doba montáže Nižší náklady na zpracování	Sit	80 mm	Kus	55 mm	Klínové řemenice Řetězová kola Ideální pro náboje s malou tloušťkou stěny	77 mm	Spojení hřídele s nábojem bez klínů Snadná montáž a demontáž Přesné vystředění	104 mm	95 kN	9	M8	88 mm	41 N·m	2836 N·m	60 mm	Tolerance hřídele: h8 Tolerance náboje: H8 Drsnost materiálu: < 16 µm
Sit-lock 3 prvek 65/84 CAL3F6584	1 433,85 Kč 1 185,00 Kč bez DPH	72 mm	2 kuželové upínací prvky Distanční kroužek Šrouby	Žádné narušení hřídele Krátká doba montáže Nižší náklady na zpracování	Sit	80 mm	Kus	55 mm	Klínové řemenice Řetězová kola Ideální pro náboje s malou tloušťkou stěny	84 mm	Spojení hřídele s nábojem bez klínů Snadná montáž a demontáž Přesné vystředění	111 mm	95 kN	9	M8	88 mm	41 N·m	3073 N·m	65 mm	Tolerance hřídele: h8 Tolerance náboje: H8 Drsnost materiálu: < 16 µm
Sit-lock 3 prvek 70/90 CAL3F7090	2 037,64 Kč 1 684,00 Kč bez DPH	86 mm	2 kuželové upínací prvky Distanční kroužek Šrouby	Žádné narušení hřídele Krátká doba montáže Nižší náklady na zpracování	Sit	96 mm	Kus	65 mm	Klínové řemenice Řetězová kola Ideální pro náboje s malou tloušťkou stěny	90 mm	Spojení hřídele s nábojem bez klínů Snadná montáž a demontáž Přesné vystředění	119 mm	150 kN	9	M10	106 mm	83 N·m	5254 N·m	70 mm	Tolerance hřídele: h8 Tolerance náboje: H8 Drsnost materiálu: < 16 µm
Sit-lock 3 prvek 75/95 CAL3F7595	2 164,69 Kč 1 789,00 Kč bez DPH	86 mm	2 kuželové upínací prvky Distanční kroužek Šrouby	Žádné narušení hřídele Krátká doba montáže Nižší náklady na zpracování	Sit	96 mm	Kus	65 mm	Klínové řemenice Řetězová kola Ideální pro náboje s malou tloušťkou stěny	95 mm	Spojení hřídele s nábojem bez klínů Snadná montáž a demontáž Přesné vystředění	126 mm	150 kN	9	M10	106 mm	83 N·m	5630 N·m	75 mm	Tolerance hřídele: h8 Tolerance náboje: H8 Drsnost materiálu: < 16 µm
Sit-lock 3 prvek 8/15 CAL3F815	165,77 Kč 137,00 Kč bez DPH	22 mm	2 kuželové upínací prvky Distanční kroužek Šrouby	Žádné narušení hřídele Krátká doba montáže Nižší náklady na zpracování	Sit	25 mm	Kus	12 mm	Klínové řemenice Řetězová kola Ideální pro náboje s malou tloušťkou stěny	15 mm	Spojení hřídele s nábojem bez klínů Snadná montáž a demontáž Přesné vystředění	27 mm	7 kN	3	M4	29 mm	4.9 N·m	30 N·m	8 mm	Tolerance hřídele: h8 Tolerance náboje: H8 Drsnost materiálu: < 16 µm
Sit-lock 3 prvek 9/16 CAL3F916	179,08 Kč 148,00 Kč bez DPH	23 mm	2 kuželové upínací prvky Distanční kroužek Šrouby	Žádné narušení hřídele Krátká doba montáže Nižší náklady na zpracování	Sit	26 mm	Kus	14 mm	Klínové řemenice Řetězová kola Ideální pro náboje s malou tloušťkou stěny	16 mm	Spojení hřídele s nábojem bez klínů Snadná montáž a demontáž Přesné vystředění	28 mm	10 kN	4	M4	30 mm	4.9 N·m	44 N·m	9 mm	Tolerance hřídele: h8 Tolerance náboje: H8 Drsnost materiálu: < 16 µm
Sit-lock 3 prvek 90/112 CAL3F90112	2 795,10 Kč 2 310,00 Kč bez DPH	86 mm	2 kuželové upínací prvky Distanční kroužek Šrouby	Žádné narušení hřídele Krátká doba montáže Nižší náklady na zpracování	Sit	96 mm	Kus	65 mm	Klínové řemenice Řetězová kola Ideální pro náboje s malou tloušťkou stěny	112 mm	Spojení hřídele s nábojem bez klínů Snadná montáž a demontáž Přesné vystředění	144 mm	200 kN	12	M10	106 mm	83 N·m	9007 N·m	90 mm	Tolerance hřídele: h8 Tolerance náboje: H8 Drsnost materiálu: < 16 µm
Sit-lock 3 prvek 95/120 CAL3F95120	3 175,04 Kč 2 624,00 Kč bez DPH	86 mm	2 kuželové upínací prvky Distanční kroužek Šrouby	Žádné narušení hřídele Krátká doba montáže Nižší náklady na zpracování	Sit	96 mm	Kus	65 mm	Klínové řemenice Řetězová kola Ideální pro náboje s malou tloušťkou stěny	120 mm	Spojení hřídele s nábojem bez klínů Snadná montáž a demontáž Přesné vystředění	149 mm	234 kN	14	M10	106 mm	83 N·m	11092 N·m	95 mm	Tolerance hřídele: h8 Tolerance náboje: H8 Drsnost materiálu: < 16 µm

Stránka 2 z 2
