Upínací prvek, typ KLCC

Parametry produktu

Zvláštnosti	Spojení hřídele s nábojem bez klínů Snadná montáž a demontáž Přesné vystředění
Použití	Klínové řemenice Řetězová kola Ideální pro náboje s malou tloušťkou stěny
Obsah	2 kuželové upínací prvky Distanční kroužek Šrouby
Technická informace	Tolerance hřídele: h8 Tolerance náboje: H8 Drsnost materiálu: < 16 µm
Výhody	Žádné narušení hřídele Krátká doba montáže Nižší náklady na zpracování

Tento produkt má několik variant. Vyberte prosím konkrétní variantu z tabulky níže.

Dostupné varianty produktu

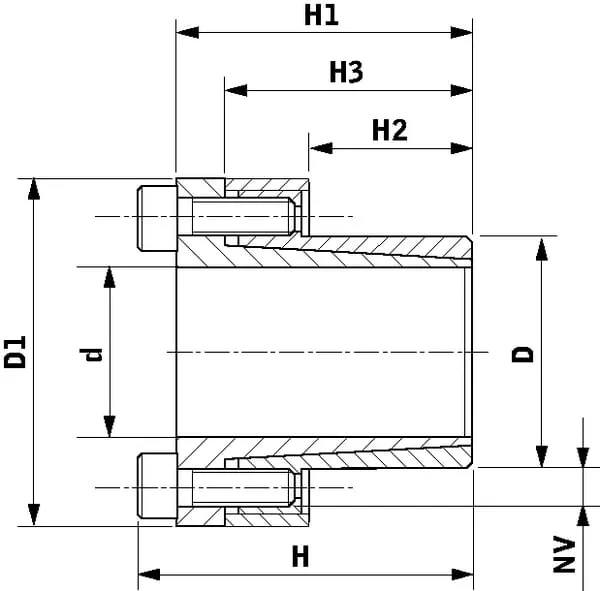

Produkt	Cena	H3	Obsah	Výhody	Značka	H1Délka	Jednotka	H2Výška	Použití	DNáboj Ø	Zvláštnosti	D1Vnější Ø	Osová síla F	Počet pro set	Vhodné šrouby	HCelková délka	Moment dotahování	Přenosný moment M	dVnitřní průměr	Technická informace

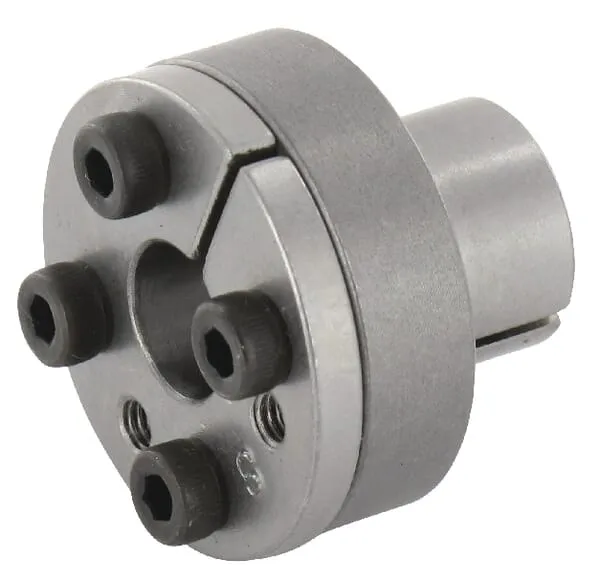

Sit-lock 3 prvek 10/16 CAL3F1016	179,08 Kč 148,00 Kč bez DPH	23 mm	2 kuželové upínací prvky Distanční kroužek Šrouby	Žádné narušení hřídele Krátká doba montáže Nižší náklady na zpracování	Sit	26 mm	Kus	14 mm	Klínové řemenice Řetězová kola Ideální pro náboje s malou tloušťkou stěny	16 mm	Spojení hřídele s nábojem bez klínů Snadná montáž a demontáž Přesné vystředění	28 mm	10 kN	4	M4	30 mm	4.9 N·m	49 N·m	10 mm	Tolerance hřídele: h8 Tolerance náboje: H8 Drsnost materiálu: < 16 µm

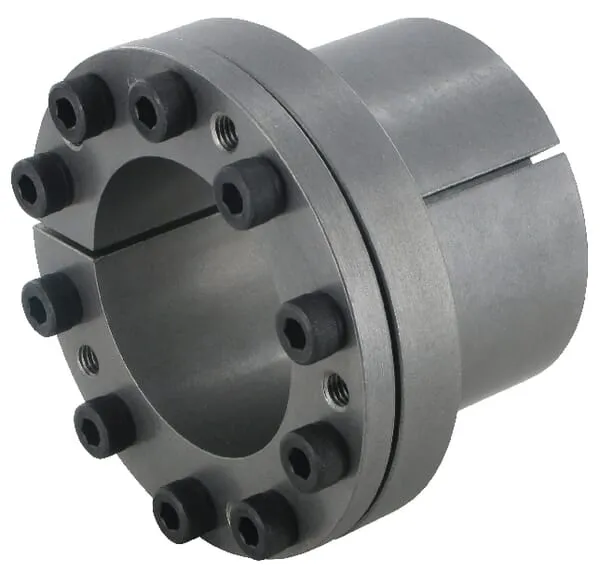

Sit-lock 3 prvek 100/125 CAL3F100125	3 568,29 Kč 2 949,00 Kč bez DPH	86 mm	2 kuželové upínací prvky Distanční kroužek Šrouby	Žádné narušení hřídele Krátká doba montáže Nižší náklady na zpracování	Sit	96 mm	Kus	65 mm	Klínové řemenice Řetězová kola Ideální pro náboje s malou tloušťkou stěny	125 mm	Spojení hřídele s nábojem bez klínů Snadná montáž a demontáž Přesné vystředění	154 mm	300 kN	18	M10	106 mm	83 N·m	15012 N·m	100 mm	Tolerance hřídele: h8 Tolerance náboje: H8 Drsnost materiálu: < 16 µm
Sit-lock 3 prvek 11/18 CAL3F1118	185,13 Kč 153,00 Kč bez DPH	23 mm	2 kuželové upínací prvky Distanční kroužek Šrouby	Žádné narušení hřídele Krátká doba montáže Nižší náklady na zpracování	Sit	26 mm	Kus	14 mm	Klínové řemenice Řetězová kola Ideální pro náboje s malou tloušťkou stěny	18 mm	Spojení hřídele s nábojem bez klínů Snadná montáž a demontáž Přesné vystředění	32 mm	10 kN	4	M4	30 mm	4.9 N·m	54 N·m	11 mm	Tolerance hřídele: h8 Tolerance náboje: H8 Drsnost materiálu: < 16 µm
Sit-lock 3 prvek 110/140 CAL3F110140	4 728,68 Kč 3 908,00 Kč bez DPH	114 mm	2 kuželové upínací prvky Distanční kroužek Šrouby	Žádné narušení hřídele Krátká doba montáže Nižší náklady na zpracování	Sit	128 mm	Kus	90 mm	Klínové řemenice Řetězová kola Ideální pro náboje s malou tloušťkou stěny	140 mm	Spojení hřídele s nábojem bez klínů Snadná montáž a demontáž Přesné vystředění	180 mm	291 kN	12	M12	140 mm	145 N·m	16029 N·m	110 mm	Tolerance hřídele: h8 Tolerance náboje: H8 Drsnost materiálu: < 16 µm
Sit-lock 3 prvek 12/18 CAL3F1218	180,29 Kč 149,00 Kč bez DPH	23 mm	2 kuželové upínací prvky Distanční kroužek Šrouby	Žádné narušení hřídele Krátká doba montáže Nižší náklady na zpracování	Sit	26 mm	Kus	14 mm	Klínové řemenice Řetězová kola Ideální pro náboje s malou tloušťkou stěny	18 mm	Spojení hřídele s nábojem bez klínů Snadná montáž a demontáž Přesné vystředění	32 mm	10 kN	4	M4	30 mm	4.9 N·m	59 N·m	12 mm	Tolerance hřídele: h8 Tolerance náboje: H8 Drsnost materiálu: < 16 µm
Sit-lock 3 prvek 120/155 CAL3F120155	6 973,23 Kč 5 763,00 Kč bez DPH	114 mm	2 kuželové upínací prvky Distanční kroužek Šrouby	Žádné narušení hřídele Krátká doba montáže Nižší náklady na zpracování	Sit	128 mm	Kus	90 mm	Klínové řemenice Řetězová kola Ideální pro náboje s malou tloušťkou stěny	155 mm	Spojení hřídele s nábojem bez klínů Snadná montáž a demontáž Přesné vystředění	198 mm	291 kN	12	M12	140 mm	145 N·m	17486 N·m	120 mm	Tolerance hřídele: h8 Tolerance náboje: H8 Drsnost materiálu: < 16 µm
Sit-lock 3 prvek 130/165 CAL3F130165	7 708,91 Kč 6 371,00 Kč bez DPH	114 mm	2 kuželové upínací prvky Distanční kroužek Šrouby	Žádné narušení hřídele Krátká doba montáže Nižší náklady na zpracování	Sit	128 mm	Kus	90 mm	Klínové řemenice Řetězová kola Ideální pro náboje s malou tloušťkou stěny	165 mm	Spojení hřídele s nábojem bez klínů Snadná montáž a demontáž Přesné vystředění	208 mm	389 kN	16	M12	140 mm	145 N·m	25257 N·m	130 mm	Tolerance hřídele: h8 Tolerance náboje: H8 Drsnost materiálu: < 16 µm
Sit-lock 3 prvek 14/23 CAL3F1423	212,96 Kč 176,00 Kč bez DPH	23 mm	2 kuželové upínací prvky Distanční kroužek Šrouby	Žádné narušení hřídele Krátká doba montáže Nižší náklady na zpracování	Sit	26 mm	Kus	14 mm	Klínové řemenice Řetězová kola Ideální pro náboje s malou tloušťkou stěny	23 mm	Spojení hřídele s nábojem bez klínů Snadná montáž a demontáž Přesné vystředění	38 mm	10 kN	4	M4	30 mm	4.9 N·m	69 N·m	14 mm	Tolerance hřídele: h8 Tolerance náboje: H8 Drsnost materiálu: < 16 µm

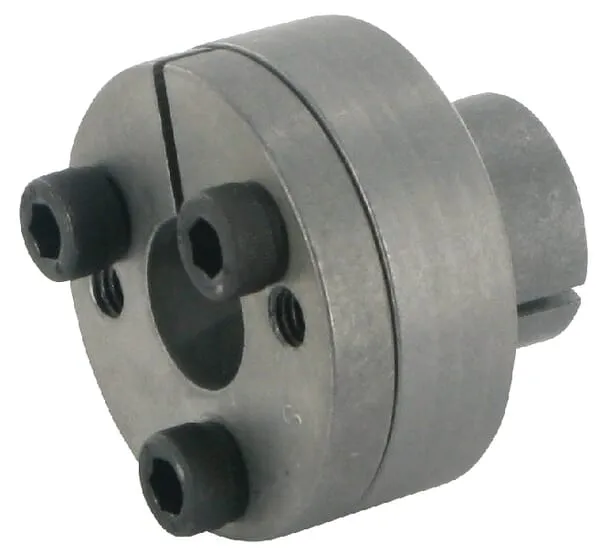

Sit-lock 3 prvek 15/24 CAL3F1524	267,41 Kč 221,00 Kč bez DPH	29 mm	2 kuželové upínací prvky Distanční kroužek Šrouby	Žádné narušení hřídele Krátká doba montáže Nižší náklady na zpracování	Sit	36 mm	Kus	16 mm	Klínové řemenice Řetězová kola Ideální pro náboje s malou tloušťkou stěny	24 mm	Spojení hřídele s nábojem bez klínů Snadná montáž a demontáž Přesné vystředění	45 mm	17 kN	3	M6	42 mm	17 N·m	128 N·m	15 mm	Tolerance hřídele: h8 Tolerance náboje: H8 Drsnost materiálu: < 16 µm
Sit-lock 3 prvek 16/24 CAL3F1624	267,41 Kč 221,00 Kč bez DPH	29 mm	2 kuželové upínací prvky Distanční kroužek Šrouby	Žádné narušení hřídele Krátká doba montáže Nižší náklady na zpracování	Sit	36 mm	Kus	16 mm	Klínové řemenice Řetězová kola Ideální pro náboje s malou tloušťkou stěny	24 mm	Spojení hřídele s nábojem bez klínů Snadná montáž a demontáž Přesné vystředění	45 mm	17 kN	3	M6	42 mm	17 N·m	136 N·m	16 mm	Tolerance hřídele: h8 Tolerance náboje: H8 Drsnost materiálu: < 16 µm
Sit-lock 3 prvek 17/26 CAL3F1726	268,62 Kč 222,00 Kč bez DPH	31 mm	2 kuželové upínací prvky Distanční kroužek Šrouby	Žádné narušení hřídele Krátká doba montáže Nižší náklady na zpracování	Sit	38 mm	Kus	18 mm	Klínové řemenice Řetězová kola Ideální pro náboje s malou tloušťkou stěny	26 mm	Spojení hřídele s nábojem bez klínů Snadná montáž a demontáž Přesné vystředění	47 mm	23 kN	4	M6	44 mm	17 N·m	193 N·m	17 mm	Tolerance hřídele: h8 Tolerance náboje: H8 Drsnost materiálu: < 16 µm
Sit-lock 3 prvek 18/26 CAL3F1826	260,15 Kč 215,00 Kč bez DPH	31 mm	2 kuželové upínací prvky Distanční kroužek Šrouby	Žádné narušení hřídele Krátká doba montáže Nižší náklady na zpracování	Sit	38 mm	Kus	18 mm	Klínové řemenice Řetězová kola Ideální pro náboje s malou tloušťkou stěny	26 mm	Spojení hřídele s nábojem bez klínů Snadná montáž a demontáž Přesné vystředění	47 mm	23 kN	4	M6	44 mm	17 N·m	205 N·m	18 mm	Tolerance hřídele: h8 Tolerance náboje: H8 Drsnost materiálu: < 16 µm
Sit-lock 3 prvek 19/27 CAL3F1927	272,25 Kč 225,00 Kč bez DPH	31 mm	2 kuželové upínací prvky Distanční kroužek Šrouby	Žádné narušení hřídele Krátká doba montáže Nižší náklady na zpracování	Sit	38 mm	Kus	18 mm	Klínové řemenice Řetězová kola Ideální pro náboje s malou tloušťkou stěny	27 mm	Spojení hřídele s nábojem bez klínů Snadná montáž a demontáž Přesné vystředění	49 mm	23 kN	4	M6	44 mm	17 N·m	216 N·m	19 mm	Tolerance hřídele: h8 Tolerance náboje: H8 Drsnost materiálu: < 16 µm
Sit-lock 3 prvek 20/28 CAL3F2028	249,26 Kč 206,00 Kč bez DPH	31 mm	2 kuželové upínací prvky Distanční kroužek Šrouby	Žádné narušení hřídele Krátká doba montáže Nižší náklady na zpracování	Sit	38 mm	Kus	18 mm	Klínové řemenice Řetězová kola Ideální pro náboje s malou tloušťkou stěny	28 mm	Spojení hřídele s nábojem bez klínů Snadná montáž a demontáž Přesné vystředění	50 mm	23 kN	4	M6	44 mm	17 N·m	227 N·m	20 mm	Tolerance hřídele: h8 Tolerance náboje: H8 Drsnost materiálu: < 16 µm
Sit-lock 3 prvek 22/32 CAL3F2232	333,96 Kč 276,00 Kč bez DPH	38 mm	2 kuželové upínací prvky Distanční kroužek Šrouby	Žádné narušení hřídele Krátká doba montáže Nižší náklady na zpracování	Sit	45 mm	Kus	25 mm	Klínové řemenice Řetězová kola Ideální pro náboje s malou tloušťkou stěny	32 mm	Spojení hřídele s nábojem bez klínů Snadná montáž a demontáž Přesné vystředění	54 mm	23 kN	4	M6	51 mm	17 N·m	250 N·m	22 mm	Tolerance hřídele: h8 Tolerance náboje: H8 Drsnost materiálu: < 16 µm
Sit-lock 3 prvek 24/34 CAL3F2434	347,27 Kč 287,00 Kč bez DPH	38 mm	2 kuželové upínací prvky Distanční kroužek Šrouby	Žádné narušení hřídele Krátká doba montáže Nižší náklady na zpracování	Sit	45 mm	Kus	25 mm	Klínové řemenice Řetězová kola Ideální pro náboje s malou tloušťkou stěny	34 mm	Spojení hřídele s nábojem bez klínů Snadná montáž a demontáž Přesné vystředění	56 mm	23 kN	4	M6	51 mm	17 N·m	273 N·m	24 mm	Tolerance hřídele: h8 Tolerance náboje: H8 Drsnost materiálu: < 16 µm
Sit-lock 3 prvek 25/34 CAL3F2534	343,64 Kč 284,00 Kč bez DPH	38 mm	2 kuželové upínací prvky Distanční kroužek Šrouby	Žádné narušení hřídele Krátká doba montáže Nižší náklady na zpracování	Sit	45 mm	Kus	25 mm	Klínové řemenice Řetězová kola Ideální pro náboje s malou tloušťkou stěny	34 mm	Spojení hřídele s nábojem bez klínů Snadná montáž a demontáž Přesné vystředění	56 mm	23 kN	4	M6	51 mm	17 N·m	284 N·m	25 mm	Tolerance hřídele: h8 Tolerance náboje: H8 Drsnost materiálu: < 16 µm

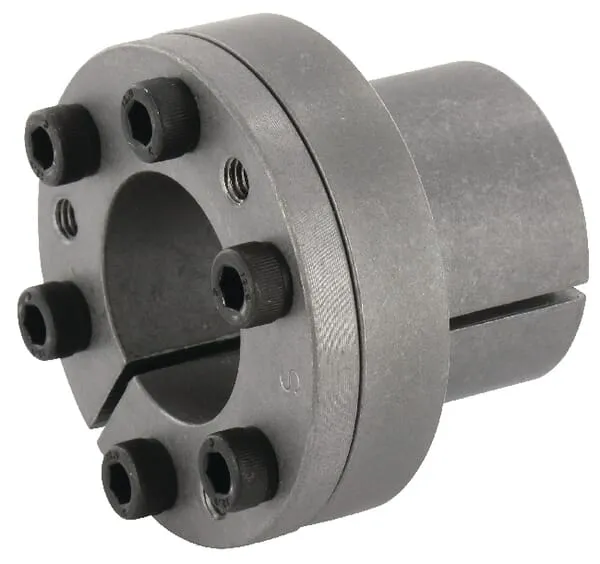

Sit-lock 3 prvek 28/39 CAL3F2839	382,36 Kč 316,00 Kč bez DPH	38 mm	2 kuželové upínací prvky Distanční kroužek Šrouby	Žádné narušení hřídele Krátká doba montáže Nižší náklady na zpracování	Sit	45 mm	Kus	25 mm	Klínové řemenice Řetězová kola Ideální pro náboje s malou tloušťkou stěny	39 mm	Spojení hřídele s nábojem bez klínů Snadná montáž a demontáž Přesné vystředění	61 mm	34 kN	6	M6	51 mm	17 N·m	478 N·m	28 mm	Tolerance hřídele: h8 Tolerance náboje: H8 Drsnost materiálu: < 16 µm
Sit-lock 3 prvek 30/41 CAL3F3041	402,93 Kč 333,00 Kč bez DPH	38 mm	2 kuželové upínací prvky Distanční kroužek Šrouby	Žádné narušení hřídele Krátká doba montáže Nižší náklady na zpracování	Sit	45 mm	Kus	25 mm	Klínové řemenice Řetězová kola Ideální pro náboje s malou tloušťkou stěny	41 mm	Spojení hřídele s nábojem bez klínů Snadná montáž a demontáž Přesné vystředění	62 mm	34 kN	6	M6	51 mm	17 N·m	512 N·m	30 mm	Tolerance hřídele: h8 Tolerance náboje: H8 Drsnost materiálu: < 16 µm
Sit-lock 3 prvek 32/43 CAL3F3243	450,12 Kč 372,00 Kč bez DPH	38 mm	2 kuželové upínací prvky Distanční kroužek Šrouby	Žádné narušení hřídele Krátká doba montáže Nižší náklady na zpracování	Sit	45 mm	Kus	25 mm	Klínové řemenice Řetězová kola Ideální pro náboje s malou tloušťkou stěny	43 mm	Spojení hřídele s nábojem bez klínů Snadná montáž a demontáž Přesné vystředění	65 mm	34 kN	6	M6	51 mm	17 N·m	546 N·m	32 mm	Tolerance hřídele: h8 Tolerance náboje: H8 Drsnost materiálu: < 16 µm

Stránka 1 z 2
