Kloubová hlava – typ GAR..DO

Parametry produktu

Technická informace	Kloubové hlavy, které podléhají údržbě – dle DIN 648-rozměr. řada E,Form A, ISO 6126, spojení: ocel/ocel,dřík s vnějším závitem, pravotočivým

Tento produkt má několik variant. Vyberte prosím konkrétní variantu z tabulky níže.

Dostupné varianty produktu

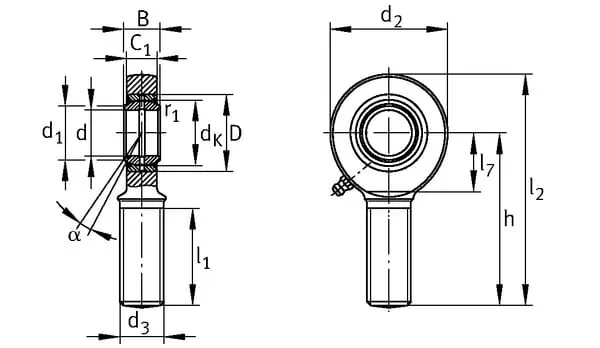

Produkt	Cena	dKdk	ßß	Závit	Značka	Jednotka	Výrobce	l2Délka	Provedení	Těsnění	d2Šířka	l7Délka L7	Druh závitu	Úhel okraje	Délka otvoru	Směr závitu	d3Male thread	Povrch úprava	Průměr závitu	dPrůměr otvoru	l1Délka šroubu	Č. originální	C1Výška, pouzdro	Základní nostnost	dVnitřní průměr	Vnější průměr hlavy	Vnější průměr kuličky	Vnější průměr ložiska	Základní nostnost dyn. Cr	Základní únosnost dyn. C	BVýška, vnitřní kroužek	DVnější průměr, ložisko	Základní únosnost stat. Co	Šířka hlavy (délka otvoru)	Vhodné pro originální číslo	Vzdálenost hřídele od středu	Základní osové zatížení dynamické	d1Vnější průměr, vnitřní kroužek	hVzdálenost, základ střední hřídel	Základní radiální únosnost statická
Hlava ojnice GAR10DOINA	626,36 Kč 517,65 Kč bez DPH	16 mm	12 °	Pravé BSP	INA	Kus	Schaeffler	62.5 mm	Samec závit	Ne	29 mm	15 mm	Metrický	12 °	9 mm	Vpravo	M10 mm	Pozinkovaná	M10	10 mm	26 mm	GAR10-DO	7 mm	20,6 kN	10 mm	29 mm	16 mm	19 mm	8,15 kN	8160 N	9 mm	19 mm	20600 N	7 mm	GAR10-DO	26 mm	10600 N	13.2 mm	48 mm	20600 N
Hlava ojnice GAR12DOINA	620,19 Kč 512,55 Kč bez DPH	18 mm	11 °	Pravé BSP	INA	Kus	Schaeffler	71 mm	Samec závit	Ne	34 mm	18 mm	Metrický	11 °	10 mm	Vpravo	M12 mm	Pozinkovaná	M12	12 mm	28 mm	GAR12-DO	8 mm	30,1 kN	12 mm	34 mm	18 mm	22 mm	10,8 kN	10800 N	10 mm	22 mm	30200 N	8 mm	GAR12-DO	28 mm	13900 N	14.9 mm	54 mm	30200 N
Hlava ojnice GAR15DOINA	845,43 Kč 698,70 Kč bez DPH	22 mm	8 °	Pravé BSP	INA	Kus	Schaeffler	83 mm	Samec závit	Ne	40 mm	20 mm	Metrický	8 °	12 mm	Vpravo	M14 mm	Pozinkovaná	M14	15 mm	34 mm	GAR15-DO	10 mm	41,5 kN	15 mm	40 mm	22 mm	26 mm	17 kN	16900 N	12 mm	26 mm	41600 N	10 mm	GAR15-DO	34 mm	21900 N	18.4 mm	63 mm	41600 N
Hlava ojnice GAR17DOINA	801,20 Kč 662,15 Kč bez DPH	25 mm	10 °	Pravé BSP	INA	Kus	Schaeffler	92 mm	Samec závit	Ne	46 mm	23 mm	Metrický	10 °	14 mm	Vpravo	M16 mm	Pozinkovaná	M16	17 mm	36 mm	GAR17-DO	11 mm	56,5 kN	17 mm	46 mm	25 mm	30 mm	21,2 kN	21300 N	14 mm	30 mm	56500 N	11 mm	GAR17-DO	36 mm	27600 N	20.7 mm	69 mm	56500 N
Hlava ojnice GAR20DOINAINA	1 114,89 Kč 921,40 Kč bez DPH	29 mm	9 °	Pravé BSP	INA	Kus	Schaeffler	104.5 mm	Samec závit	Ne	53 mm	27 mm	Metrický	9 °	16 mm	Vpravo	M20x1.5 mm	Pozinkovaná	M20	20 mm	43 mm	GAR20-DO	13 mm	75,6 kN	20 mm	53 mm	29 mm	35 mm	30 kN	29600 N	16 mm	35 mm	75600 N	13 mm	GAR20-DO	43 mm	38500 N	24.1 mm	78 mm	75600 N
Hlava ojnice GAR25DOINA	1 482,07 Kč 1 224,85 Kč bez DPH	35.5 mm	7 °	Pravé BSP	INA	Kus	Schaeffler	126 mm	Samec závit	Ne	64 mm	32 mm	Metrický	7 °	20 mm	Vpravo	M24x2 mm	Pozinkovaná	M24	25 mm	53 mm	GAR25-DO	17 mm	88,2 kN	25 mm	64 mm	35,5 mm	42 mm	48 kN	48300 N	20 mm	42 mm	88300 N	17 mm	GAR25-DO	53 mm	62800 N	29.3 mm	94 mm	88300 N
Hlava ojnice GAR30DOINA	2 216,42 Kč 1 831,75 Kč bez DPH	40.7 mm	6 °	Pravé BSP	INA	Kus	Schaeffler	146.5 mm	Samec závit	Ne	73 mm	37 mm	Metrický	6 °	22 mm	Vpravo	M30x2 mm	Pozinkovaná	M30	30 mm	65 mm	GAR30-DO	21 mm	119 kN	30 mm	73 mm	40,7 mm	47 mm	62 kN	62300 N	22 mm	47 mm	119000 N	19 mm	GAR30-DO	65 mm	81000 N	34.2 mm	110 mm	119000 N
Hlava ojnice GAR6DOINA	517,34 Kč 427,55 Kč bez DPH	10 mm	13 °	Pravé BSP	INA	Kus	Schaeffler	46.5 mm	Samec závit	Ne	21 mm	12 mm	Metrický	13 °	6 mm	Vpravo	M6 mm	Pozinkovaná	M6	6 mm	18 mm	GAR6-DO	4,4 mm	6,92 kN	6 mm	21 mm	10 mm	14 mm	3,4 kN	3400 N	6 mm	14 mm	6930 N	4,4 mm	GAR6-DO	18 mm	4420 N	8 mm	36 mm	6930 N
Hlava ojnice GAR8DOINA	532,76 Kč 440,30 Kč bez DPH	13 mm	15 °	Pravé BSP	INA	Kus	Schaeffler	54 mm	Samec závit	Ne	24 mm	14 mm	Metrický	15 °	8 mm	Vpravo	M8 mm	Pozinkovaná	M8	8 mm	22 mm	GAR8-DO	6 mm	12,9 kN	8 mm	24 mm	13 mm	16 mm	5,5 kN	5590 N	8 mm	16 mm	12900 N	6 mm	GAR8-DO	22 mm	7180 N	10.2 mm	42 mm	12900 N
