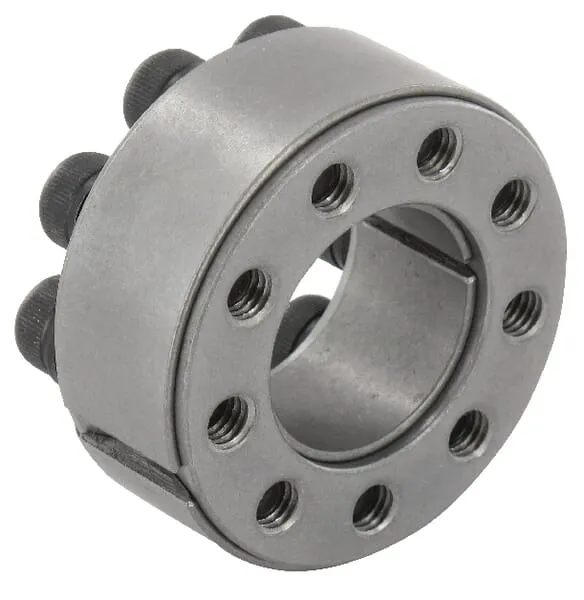

Upínací sady INA/FAG, typ RfN 7012

Parametry produktu

Zvláštnosti	Spojení osy a náboje bez klínu Žádné zeslabení osy Ideální při vysokých otáčkách Snadná montáž a demontáž Přesné centrování
Použití	Spojení osy a náboje V-řemenice Řetězová kola Lopatky ventilátorů
Obsah	2 kónické poloviny spony Vnější kroužek Vnitřní kroužek Čep
Technická informace	Tolerance hřídele mezi h8 a h9 Tolerance náboje mezi H8 a H9 Drsnost materiálu: < 3,2 µm Materiál: ocel C45E
Výhody	Krátká doba montáže Nižší náklady na zpracování

Tento produkt má několik variant. Vyberte prosím konkrétní variantu z tabulky níže.

Dostupné varianty produktu

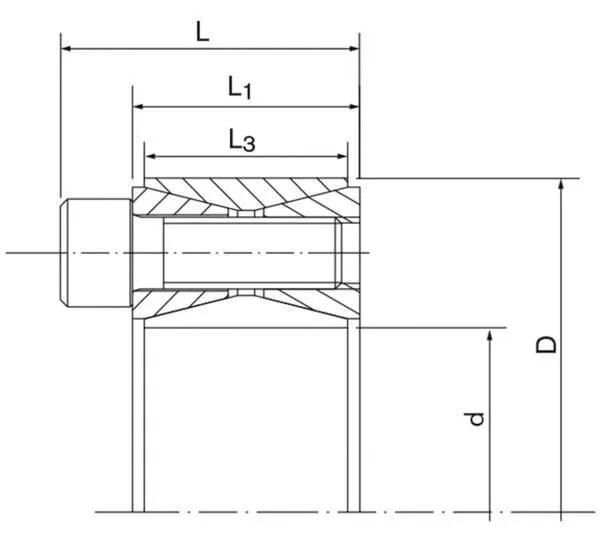

Produkt	Cena	dD1	Obsah	LDélka	Výhody	Značka	Jednotka	Použití	L1Délka L1	L3Délka L3	DVnější Ø	Počet šroubů	Technická informace	Dg (závit sevření)	pN (tlak náboje v daný TA)	TA (blokovací torzní moment)	pW (tlak hřídele v danou TA)	T (Přenosný moment v dané TA)	F ax (přenosná axiální síla)	Tmax (maximální přenosný moment)	Minimální požadovaný vnější průměr náboje při Rp0,2=200 N/mm²	Minimální požadovaný vnější průměr náboje při Rp0,2=300 N/mm²	Minimální požadovaný vnější průměr náboje při Rp0,2=400 N/mm²
Upínací sady RFN701220X47	2 692,61 Kč 2 225,30 Kč bez DPH	20 mm	2 kónické poloviny spony Vnější kroužek Vnitřní kroužek Čep	27.5 mm	Krátká doba montáže Nižší náklady na zpracování	Ringfeder	Kus	Spojení osy a náboje V-řemenice Řetězová kola Lopatky ventilátorů	20 mm	17 mm	47 mm	8	Tolerance hřídele mezi h8 a h9 Tolerance náboje mezi H8 a H9 Drsnost materiálu: < 3,2 µm Materiál: ocel C45E	M6 x 18	107 N/mm²	17 N·m	251 N/mm²	321 N·m	32 kN	374 N·m	67 mm	59 mm	56 mm
Upínací sady RFN701222X47	2 692,61 Kč 2 225,30 Kč bez DPH	22 mm	2 kónické poloviny spony Vnější kroužek Vnitřní kroužek Čep	27.5 mm	Krátká doba montáže Nižší náklady na zpracování	Ringfeder	Kus	Spojení osy a náboje V-řemenice Řetězová kola Lopatky ventilátorů	20 mm	17 mm	47 mm	8	Tolerance hřídele mezi h8 a h9 Tolerance náboje mezi H8 a H9 Drsnost materiálu: < 3,2 µm Materiál: ocel C45E	M6 x 18	106 N/mm²	17 N·m	227 N/mm²	351 N·m	32 kN	410 N·m	66 mm	59 mm	56 mm
Upínací sady RFN701225X50	2 767,69 Kč 2 287,35 Kč bez DPH	25 mm	2 kónické poloviny spony Vnější kroužek Vnitřní kroužek Čep	27.5 mm	Krátká doba montáže Nižší náklady na zpracování	Ringfeder	Kus	Spojení osy a náboje V-řemenice Řetězová kola Lopatky ventilátorů	20 mm	17 mm	50 mm	9	Tolerance hřídele mezi h8 a h9 Tolerance náboje mezi H8 a H9 Drsnost materiálu: < 3,2 µm Materiál: ocel C45E	M6 x 18	111 N/mm²	17 N·m	223 N/mm²	446 N·m	36 kN	520 N·m	72 mm	64 mm	60 mm
Upínací sady RFN701230X55	2 767,69 Kč 2 287,35 Kč bez DPH	30 mm	2 kónické poloviny spony Vnější kroužek Vnitřní kroužek Čep	27.5 mm	Krátká doba montáže Nižší náklady na zpracování	Ringfeder	Kus	Spojení osy a náboje V-řemenice Řetězová kola Lopatky ventilátorů	20 mm	17 mm	55 mm	9	Tolerance hřídele mezi h8 a h9 Tolerance náboje mezi H8 a H9 Drsnost materiálu: < 3,2 µm Materiál: ocel C45E	M6 x 18	100 N/mm²	17 N·m	183 N/mm²	529 N·m	35 kN	630 N·m	76 mm	68 mm	65 mm
Upínací sady RFN701232X60	2 848,95 Kč 2 354,50 Kč bez DPH	32 mm	2 kónické poloviny spony Vnější kroužek Vnitřní kroužek Čep	27.5 mm	Krátká doba montáže Nižší náklady na zpracování	Ringfeder	Kus	Spojení osy a náboje V-řemenice Řetězová kola Lopatky ventilátorů	20 mm	17 mm	60 mm	12	Tolerance hřídele mezi h8 a h9 Tolerance náboje mezi H8 a H9 Drsnost materiálu: < 3,2 µm Materiál: ocel C45E	M6 x 18	122 N/mm²	17 N·m	228 N/mm²	749 N·m	47 kN	900 N·m	89 mm	78 mm	73 mm
Upínací sady RFN701235X60	2 848,95 Kč 2 354,50 Kč bez DPH	35 mm	2 kónické poloviny spony Vnější kroužek Vnitřní kroužek Čep	27.5 mm	Krátká doba montáže Nižší náklady na zpracování	Ringfeder	Kus	Spojení osy a náboje V-řemenice Řetězová kola Lopatky ventilátorů	20 mm	17 mm	60 mm	12	Tolerance hřídele mezi h8 a h9 Tolerance náboje mezi H8 a H9 Drsnost materiálu: < 3,2 µm Materiál: ocel C45E	M6 x 18	121 N/mm²	17 N·m	208 N/mm²	815 N·m	47 kN	980 N·m	89 mm	78 mm	73 mm
Upínací sady RFN701240X65	3 040,25 Kč 2 512,60 Kč bez DPH	40 mm	2 kónické poloviny spony Vnější kroužek Vnitřní kroužek Čep	27.5 mm	Krátká doba montáže Nižší náklady na zpracování	Ringfeder	Kus	Spojení osy a náboje V-řemenice Řetězová kola Lopatky ventilátorů	20 mm	17 mm	65 mm	15	Tolerance hřídele mezi h8 a h9 Tolerance náboje mezi H8 a H9 Drsnost materiálu: < 3,2 µm Materiál: ocel C45E	M6 x 18	139 N/mm²	17 N·m	225 N/mm²	1154 N·m	58 kN	1400 N·m	102 mm	87 mm	81 mm
Upínací sady RFN701245X75	3 522,61 Kč 2 911,25 Kč bez DPH	45 mm	2 kónické poloviny spony Vnější kroužek Vnitřní kroužek Čep	33.5 mm	Krátká doba montáže Nižší náklady na zpracování	Ringfeder	Kus	Spojení osy a náboje V-řemenice Řetězová kola Lopatky ventilátorů	24 mm	20 mm	75 mm	12	Tolerance hřídele mezi h8 a h9 Tolerance náboje mezi H8 a H9 Drsnost materiálu: < 3,2 µm Materiál: ocel C45E	M8 x 22	148 N/mm²	41 N·m	247 N/mm²	1886 N·m	84 kN	2300 N·m	122 mm	103 mm	95 mm
Upínací sady RFN701250X80	3 667,63 Kč 3 031,10 Kč bez DPH	50 mm	2 kónické poloviny spony Vnější kroužek Vnitřní kroužek Čep	33.5 mm	Krátká doba montáže Nižší náklady na zpracování	Ringfeder	Kus	Spojení osy a náboje V-řemenice Řetězová kola Lopatky ventilátorů	24 mm	20 mm	80 mm	12	Tolerance hřídele mezi h8 a h9 Tolerance náboje mezi H8 a H9 Drsnost materiálu: < 3,2 µm Materiál: ocel C45E	M8 x 22	138 N/mm²	41 N·m	221 N/mm²	2082 N·m	83 kN	2500 N·m	125 mm	107 mm	100 mm
Upínací sady RFN701255X85	3 725,23 Kč 3 078,70 Kč bez DPH	55 mm	2 kónické poloviny spony Vnější kroužek Vnitřní kroužek Čep	33.5 mm	Krátká doba montáže Nižší náklady na zpracování	Ringfeder	Kus	Spojení osy a náboje V-řemenice Řetězová kola Lopatky ventilátorů	24 mm	20 mm	85 mm	14	Tolerance hřídele mezi h8 a h9 Tolerance náboje mezi H8 a H9 Drsnost materiálu: < 3,2 µm Materiál: ocel C45E	M8 x 22	151 N/mm²	41 N·m	233 N/mm²	2656 N·m	97 kN	3300 N·m	140 mm	117 mm	108 mm
Upínací sady RFN701260X90	3 801,34 Kč 3 141,60 Kč bez DPH	60 mm	2 kónické poloviny spony Vnější kroužek Vnitřní kroužek Čep	33.5 mm	Krátká doba montáže Nižší náklady na zpracování	Ringfeder	Kus	Spojení osy a náboje V-řemenice Řetězová kola Lopatky ventilátorů	24 mm	20 mm	90 mm	14	Tolerance hřídele mezi h8 a h9 Tolerance náboje mezi H8 a H9 Drsnost materiálu: < 3,2 µm Materiál: ocel C45E	M8 x 22	142 N/mm²	41 N·m	212 N/mm²	2881 N·m	96 kN	3600 N·m	143 mm	122 mm	113 mm
Upínací sady RFN701270X110	5 281,35 Kč 4 364,75 Kč bez DPH	70 mm	2 kónické poloviny spony Vnější kroužek Vnitřní kroužek Čep	39.5 mm	Krátká doba montáže Nižší náklady na zpracování	Ringfeder	Kus	Spojení osy a náboje V-řemenice Řetězová kola Lopatky ventilátorů	28 mm	24 mm	110 mm	14	Tolerance hřídele mezi h8 a h9 Tolerance náboje mezi H8 a H9 Drsnost materiálu: < 3,2 µm Materiál: ocel C45E	M10 x 25	156 N/mm²	83 N·m	245 N/mm²	5432 N·m	155 kN	6700 N·m	184 mm	153 mm	141 mm
Upínací sady RFN701280X120	5 418,14 Kč 4 477,80 Kč bez DPH	80 mm	2 kónické poloviny spony Vnější kroužek Vnitřní kroužek Čep	39.5 mm	Krátká doba montáže Nižší náklady na zpracování	Ringfeder	Kus	Spojení osy a náboje V-řemenice Řetězová kola Lopatky ventilátorů	28 mm	24 mm	120 mm	14	Tolerance hřídele mezi h8 a h9 Tolerance náboje mezi H8 a H9 Drsnost materiálu: < 3,2 µm Materiál: ocel C45E	M10 x 25	142 N/mm²	83 N·m	213 N/mm²	6156 N·m	154 kN	7700 N·m	190 mm	162 mm	150 mm
Upínací sady RFN701290X130	5 748,29 Kč 4 750,65 Kč bez DPH	90 mm	2 kónické poloviny spony Vnější kroužek Vnitřní kroužek Čep	39.5 mm	Krátká doba montáže Nižší náklady na zpracování	Ringfeder	Kus	Spojení osy a náboje V-řemenice Řetězová kola Lopatky ventilátorů	28 mm	24 mm	130 mm	16	Tolerance hřídele mezi h8 a h9 Tolerance náboje mezi H8 a H9 Drsnost materiálu: < 3,2 µm Materiál: ocel C45E	M10 x 25	148 N/mm²	83 N·m	214 N/mm²	7857 N·m	175 kN	9900 N·m	211 mm	177 mm	164 mm
