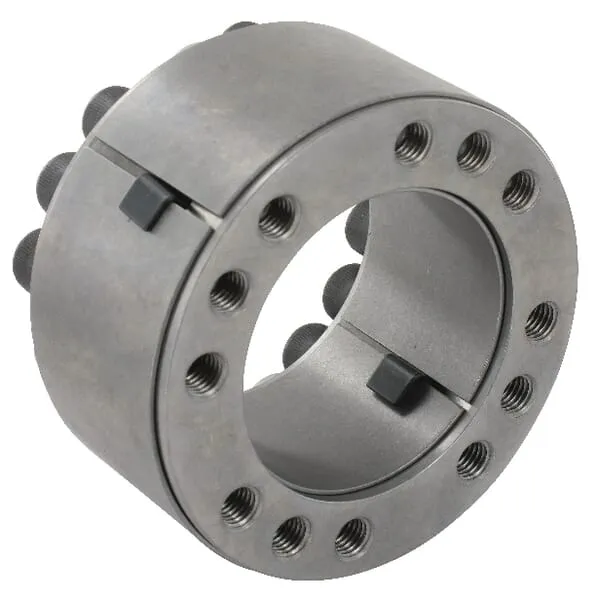

Upínací sady INA/FAG, řada RfN 7014

Parametry produktu

Zvláštnosti	Spojení hřídele s nábojem bez klínů
Použití	Těžké klínové řemenice Těžké strojírenství Těžké spojky Kabelové podložky
Vlastnosti	Žádné narušení hřídele Velmi vysoký krouticí moment Jednoduchá montáž a demontáž Přesné vystředění
Obsah	2 kuželové upínací prvky Vnější kroužek Vnitřní kroužek Šrouby
Technická informace	Tolerance hřídele mezi K9 a H9 Tolerance náboje mezi N9 a H9 Drsnost materiálu < 3,2 µm Materiál: ocel C45E
Výhody	Nižší náklady na zpracování

Tento produkt má několik variant. Vyberte prosím konkrétní variantu z tabulky níže.

Dostupné varianty produktu

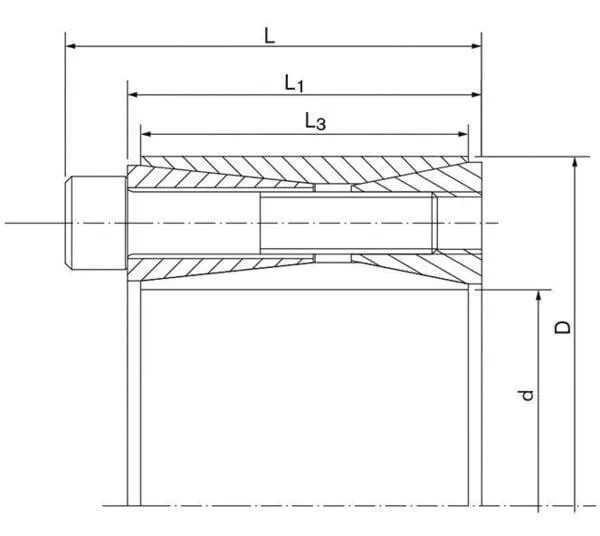

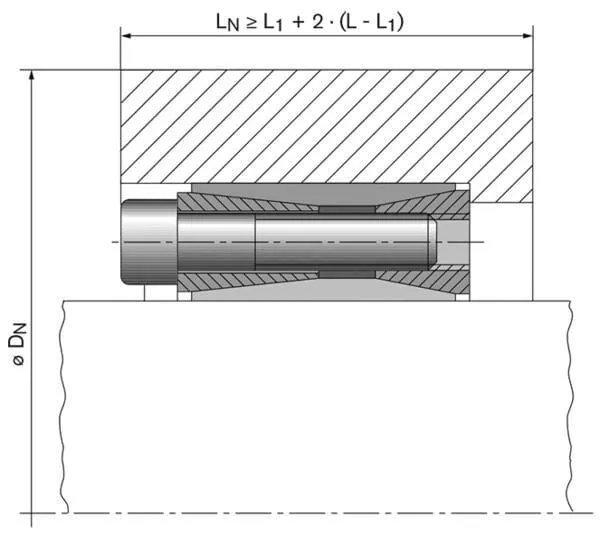

Produkt	Cena	dD1	Obsah	LDélka	Výhody	Značka	Jednotka	Použití	L1Délka L1	L3Délka L3	DVnější Ø	Zvláštnosti	Počet šroubů	Technická informace	Dg (závit sevření)	pN (tlak náboje v daný TA)	TA (blokovací torzní moment)	pW (tlak hřídele v danou TA)	T (Přenosný moment v dané TA)	F ax (přenosná axiální síla)	Tmax (maximální přenosný moment)	Minimální požadovaný vnější průměr náboje při Rp0,2=300 N/mm²	Minimální požadovaný vnější průměr náboje při Rp0,2=400 N/mm²
Upínací sady RFN7014140X200	30 943,94 Kč 25 573,50 Kč bez DPH	140 mm	2 kuželové upínací prvky Vnější kroužek Vnitřní kroužek Šrouby	94 mm	Nižší náklady na zpracování	Ringfeder	Kus	Těžké klínové řemenice Těžké strojírenství Těžké spojky Kabelové podložky	80 mm	74 mm	200 mm	Spojení hřídele s nábojem bez klínů	17	Tolerance hřídele mezi K9 a H9 Tolerance náboje mezi N9 a H9 Drsnost materiálu < 3,2 µm Materiál: ocel C45E	M14 x 70	159 N/mm²	230 N·m	227 N/mm²	40200 N·m	574 kN	49017 N·m	337 mm	294 mm
Upínací sady RFN7014160X230	35 101,74 Kč 29 009,70 Kč bez DPH	160 mm	2 kuželové upínací prvky Vnější kroužek Vnitřní kroužek Šrouby	110 mm	Nižší náklady na zpracování	Ringfeder	Kus	Těžké klínové řemenice Těžké strojírenství Těžké spojky Kabelové podložky	94 mm	88 mm	230 mm	Spojení hřídele s nábojem bez klínů	17	Tolerance hřídele mezi K9 a H9 Tolerance náboje mezi N9 a H9 Drsnost materiálu < 3,2 µm Materiál: ocel C45E	M16 x 80	158 N/mm²	355 N·m	227 N/mm²	64000 N·m	800 kN	78558 N·m	390 mm	339 mm
Upínací sady RFN7014190X260	47 436,84 Kč 39 204,00 Kč bez DPH	190 mm	2 kuželové upínací prvky Vnější kroužek Vnitřní kroužek Šrouby	110 mm	Nižší náklady na zpracování	Ringfeder	Kus	Těžké klínové řemenice Těžké strojírenství Těžké spojky Kabelové podložky	94 mm	88 mm	260 mm	Spojení hřídele s nábojem bez klínů	21	Tolerance hřídele mezi K9 a H9 Tolerance náboje mezi N9 a H9 Drsnost materiálu < 3,2 µm Materiál: ocel C45E	M16 x 80	163 N/mm²	355 N·m	223 N/mm²	88000 N·m	926 kN	108947 N·m	454 mm	390 mm
Upínací sady RFN701490X140	18 809,21 Kč 15 544,80 Kč bez DPH	90 mm	2 kuželové upínací prvky Vnější kroužek Vnitřní kroužek Šrouby	74 mm	Nižší náklady na zpracování	Ringfeder	Kus	Těžké klínové řemenice Těžké strojírenství Těžké spojky Kabelové podložky	62 mm	56 mm	140 mm	Spojení hřídele s nábojem bez klínů	12	Tolerance hřídele mezi K9 a H9 Tolerance náboje mezi N9 a H9 Drsnost materiálu < 3,2 µm Materiál: ocel C45E	M12 x 55	150 N/mm²	145 N·m	234 N/mm²	13000 N·m	289 kN	15505 N·m	220 mm	196 mm
