Upínací sady INA/FAG, řada RfN 7013.1
Upínací sady INA/FAG, řada RfN 7013.1
Upínací sady INA/FAG, řada RfN 7013.1
Thumbnail 1
Thumbnail 2
Thumbnail 3

Upínací sady INA/FAG, řada RfN 7013.1

Parametry produktu

Tento produkt má několik variant. Vyberte prosím konkrétní variantu z tabulky níže.

Dostupné varianty produktu

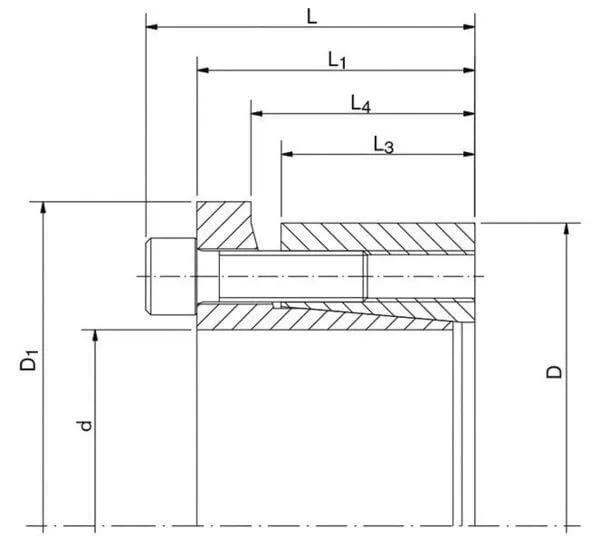

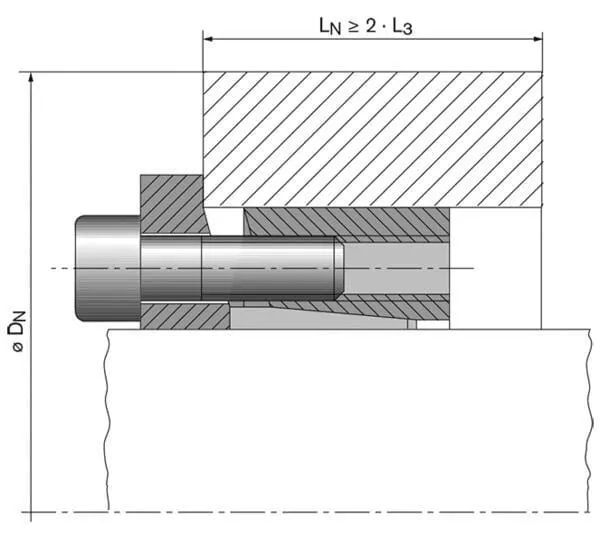

Produkt Košík Cena L4 dD1 LDélka Značka Jednotka L1Délka L1 L3Délka L3 DVnější Ø Počet šroubů Dg (závit sevření) D1Vnější průměr, náboj pN (tlak náboje v daný TA) TA (blokovací torzní moment) pW (tlak hřídele v danou TA) T (Přenosný moment v dané TA) F ax (přenosná axiální síla) Tmax (maximální přenosný moment) Minimální požadovaný vnější průměr náboje při Rp0,2=200 N/mm² Minimální požadovaný vnější průměr náboje při Rp0,2=300 N/mm² Minimální požadovaný vnější průměr náboje při Rp0,2=400 N/mm²
Upínací sady
Upínací sady
RFN7013132X60
3 445,48 Kč 2 847,50 Kč bez DPH
25.7 mm 32 mm 37 mm Ringfeder Kus 31 mm 21.7 mm 60 mm 9 M6 x 20 68 mm 110 N/mm² 17 N·m 270 N/mm² 740 N·m 50 kN 810 N·m 95 mm 81 mm 75 mm
Upínací sady
Upínací sady
RFN7013140X65
3 538,04 Kč 2 924,00 Kč bez DPH
25.7 mm 40 mm 37 mm Ringfeder Kus 31 mm 21.7 mm 65 mm 10 M6 x 20 73 mm 100 N/mm² 17 N·m 220 N/mm² 940 N·m 50 kN 1030 N·m 99 mm 86 mm 80 mm
Upínací sady
Upínací sady
RFN7013145X75
3 661,46 Kč 3 026,00 Kč bez DPH
30.3 mm 45 mm 46 mm Ringfeder Kus 38 mm 25.3 mm 75 mm 9 M8 x 25 83 mm 130 N/mm² 41 N·m 280 N/mm² 1860 N·m 80 kN 2040 N·m 137 mm 110 mm 100 mm
Upínací sady
Upínací sady
RFN7013150X80
3 820,88 Kč 3 157,75 Kč bez DPH
30.3 mm 50 mm 46 mm Ringfeder Kus 38 mm 25.3 mm 80 mm 9 M8 x 25 88 mm 130 N/mm² 41 N·m 260 N/mm² 2070 N·m 80 kN 2270 N·m 140 mm 114 mm 105 mm
Upínací sady
Upínací sady
RFN7013160X90
4 001,89 Kč 3 307,35 Kč bez DPH
30.3 mm 60 mm 46 mm Ringfeder Kus 38 mm 25.3 mm 90 mm 10 M8 x 25 100 mm 130 N/mm² 41 N·m 250 N/mm² 2770 N·m 90 kN 3040 N·m 161 mm 130 mm 118 mm
Upínací sady
Upínací sady
RFN7013170X110
6 413,73 Kč 5 300,60 Kč bez DPH
40.4 mm 70 mm 60 mm Ringfeder Kus 50 mm 33.4 mm 110 mm 10 M10 x 35 120 mm 130 N/mm² 83 N·m 240 N/mm² 5100 N·m 140 kN 5610 N·m 195 mm 158 mm 144 mm
