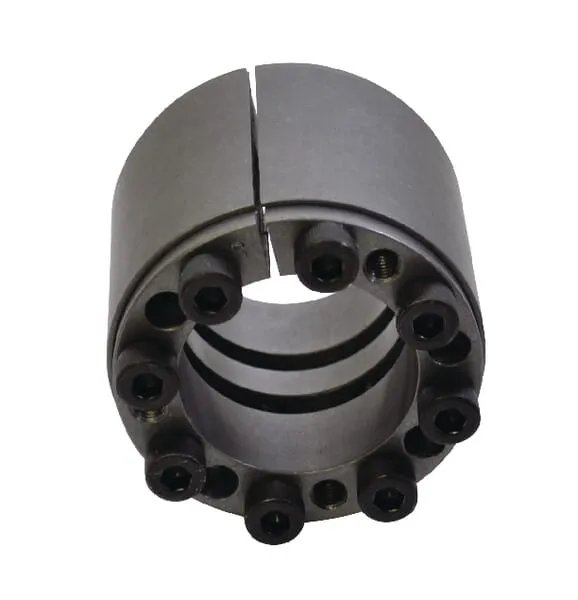

Upínací prvek, typ KLEE

Parametry produktu

Zvláštnosti	Spojení hřídele s nábojem bez klínů Snadná montáž a demontáž Přesné vystředění
Použití	Klínové řemenice Řetězová kola Ideální pro vysoké točivé momenty
Obsah	2 kuželové upínací prvky Kuželový vnější kroužek Vnitřní kroužek Šrouby
Technická informace	Tolerance hřídele: h8 Tolerance náboje: H8 Drsnost materiálu: < 16 µm
Výhody	Žádné narušení hřídele Krátká doba montáže Nižší náklady na zpracování

Tento produkt má několik variant. Vyberte prosím konkrétní variantu z tabulky níže.

Dostupné varianty produktu

Produkt	Cena	Obsah	Výhody	Značka	H2Délka	Jednotka	Použití	H1Délka, H1	DVnější Ø	Zvláštnosti	Osová síla F	Počet pro set	Vhodné šrouby	HCelková délka	Moment dotahování	Přenosný moment M	dVnitřní průměr	Technická informace
Sit-lock 4 prvek 100/145 CAL4F100145	2 967,53 Kč 2 452,50 Kč bez DPH	2 kuželové upínací prvky Kuželový vnější kroužek Vnitřní kroužek Šrouby	Žádné narušení hřídele Krátká doba montáže Nižší náklady na zpracování	Sit	92 mm	Kus	Klínové řemenice Řetězová kola Ideální pro vysoké točivé momenty	98 mm	145 mm	Spojení hřídele s nábojem bez klínů Snadná montáž a demontáž Přesné vystředění	567 kN	12	M12	110 mm	145 N·m	28361 N·m	100 mm	Tolerance hřídele: h8 Tolerance náboje: H8 Drsnost materiálu: < 16 µm
Sit-lock 4 prvek 110/155 CAL4F110155	3 302,94 Kč 2 729,70 Kč bez DPH	2 kuželové upínací prvky Kuželový vnější kroužek Vnitřní kroužek Šrouby	Žádné narušení hřídele Krátká doba montáže Nižší náklady na zpracování	Sit	92 mm	Kus	Klínové řemenice Řetězová kola Ideální pro vysoké točivé momenty	98 mm	155 mm	Spojení hřídele s nábojem bez klínů Snadná montáž a demontáž Přesné vystředění	567 kN	12	M12	110 mm	145 N·m	31197 N·m	110 mm	Tolerance hřídele: h8 Tolerance náboje: H8 Drsnost materiálu: < 16 µm
Sit-lock 4 prvek 120/165 CAL4F120165	3 467,38 Kč 2 865,60 Kč bez DPH	2 kuželové upínací prvky Kuželový vnější kroužek Vnitřní kroužek Šrouby	Žádné narušení hřídele Krátká doba montáže Nižší náklady na zpracování	Sit	92 mm	Kus	Klínové řemenice Řetězová kola Ideální pro vysoké točivé momenty	98 mm	165 mm	Spojení hřídele s nábojem bez klínů Snadná montáž a demontáž Přesné vystředění	662 kN	14	M12	110 mm	145 N·m	39706 N·m	120 mm	Tolerance hřídele: h8 Tolerance náboje: H8 Drsnost materiálu: < 16 µm
Sit-lock 4 prvek 130/180 CAL4F130180	4 961,48 Kč 4 100,40 Kč bez DPH	2 kuželové upínací prvky Kuželový vnější kroužek Vnitřní kroužek Šrouby	Žádné narušení hřídele Krátká doba montáže Nižší náklady na zpracování	Sit	108 mm	Kus	Klínové řemenice Řetězová kola Ideální pro vysoké točivé momenty	114 mm	180 mm	Spojení hřídele s nábojem bez klínů Snadná montáž a demontáž Přesné vystředění	778 kN	12	M14	128 mm	230 N·m	50589 N·m	130 mm	Tolerance hřídele: h8 Tolerance náboje: H8 Drsnost materiálu: < 16 µm
Sit-lock 4 prvek 140/190 CAL4F140190	5 244,62 Kč 4 334,40 Kč bez DPH	2 kuželové upínací prvky Kuželový vnější kroužek Vnitřní kroužek Šrouby	Žádné narušení hřídele Krátká doba montáže Nižší náklady na zpracování	Sit	108 mm	Kus	Klínové řemenice Řetězová kola Ideální pro vysoké točivé momenty	114 mm	190 mm	Spojení hřídele s nábojem bez klínů Snadná montáž a demontáž Přesné vystředění	908 kN	14	M14	128 mm	230 N·m	63560 N·m	140 mm	Tolerance hřídele: h8 Tolerance náboje: H8 Drsnost materiálu: < 16 µm
Sit-lock 4 prvek 25/50 CAL4F2550	364,82 Kč 301,50 Kč bez DPH	2 kuželové upínací prvky Kuželový vnější kroužek Vnitřní kroužek Šrouby	Žádné narušení hřídele Krátká doba montáže Nižší náklady na zpracování	Sit	41 mm	Kus	Klínové řemenice Řetězová kola Ideální pro vysoké točivé momenty	45 mm	50 mm	Spojení hřídele s nábojem bez klínů Snadná montáž a demontáž Přesné vystředění	66 kN	6	M6	51 mm	17 N·m	830 N·m	25 mm	Tolerance hřídele: h8 Tolerance náboje: H8 Drsnost materiálu: < 16 µm
Sit-lock 4 prvek 28/55 CAL4F2855	365,90 Kč 302,40 Kč bez DPH	2 kuželové upínací prvky Kuželový vnější kroužek Vnitřní kroužek Šrouby	Žádné narušení hřídele Krátká doba montáže Nižší náklady na zpracování	Sit	41 mm	Kus	Klínové řemenice Řetězová kola Ideální pro vysoké točivé momenty	45 mm	55 mm	Spojení hřídele s nábojem bez klínů Snadná montáž a demontáž Přesné vystředění	89 kN	8	M6	51 mm	17 N·m	1239 N·m	28 mm	Tolerance hřídele: h8 Tolerance náboje: H8 Drsnost materiálu: < 16 µm
Sit-lock 4 prvek 30/55 CAL4F3055	359,37 Kč 297,00 Kč bez DPH	2 kuželové upínací prvky Kuželový vnější kroužek Vnitřní kroužek Šrouby	Žádné narušení hřídele Krátká doba montáže Nižší náklady na zpracování	Sit	41 mm	Kus	Klínové řemenice Řetězová kola Ideální pro vysoké točivé momenty	45 mm	55 mm	Spojení hřídele s nábojem bez klínů Snadná montáž a demontáž Přesné vystředění	89 kN	8	M6	51 mm	17 N·m	1328 N·m	30 mm	Tolerance hřídele: h8 Tolerance náboje: H8 Drsnost materiálu: < 16 µm
Sit-lock 4 prvek 35/60 CAL4F3560	470,45 Kč 388,80 Kč bez DPH	2 kuželové upínací prvky Kuželový vnější kroužek Vnitřní kroužek Šrouby	Žádné narušení hřídele Krátká doba montáže Nižší náklady na zpracování	Sit	41 mm	Kus	Klínové řemenice Řetězová kola Ideální pro vysoké točivé momenty	45 mm	60 mm	Spojení hřídele s nábojem bez klínů Snadná montáž a demontáž Přesné vystředění	89 kN	8	M6	51 mm	17 N·m	1549 N·m	35 mm	Tolerance hřídele: h8 Tolerance náboje: H8 Drsnost materiálu: < 16 µm
Sit-lock 4 prvek 38/65 CAL4F3865	564,10 Kč 466,20 Kč bez DPH	2 kuželové upínací prvky Kuželový vnější kroužek Vnitřní kroužek Šrouby	Žádné narušení hřídele Krátká doba montáže Nižší náklady na zpracování	Sit	41 mm	Kus	Klínové řemenice Řetězová kola Ideální pro vysoké točivé momenty	45 mm	65 mm	Spojení hřídele s nábojem bez klínů Snadná montáž a demontáž Přesné vystředění	89 kN	8	M6	51 mm	17 N·m	1682 N·m	38 mm	Tolerance hřídele: h8 Tolerance náboje: H8 Drsnost materiálu: < 16 µm
Sit-lock 4 prvek 40/65 CAL4F4065	564,10 Kč 466,20 Kč bez DPH	2 kuželové upínací prvky Kuželový vnější kroužek Vnitřní kroužek Šrouby	Žádné narušení hřídele Krátká doba montáže Nižší náklady na zpracování	Sit	41 mm	Kus	Klínové řemenice Řetězová kola Ideální pro vysoké točivé momenty	45 mm	65 mm	Spojení hřídele s nábojem bez klínů Snadná montáž a demontáž Přesné vystředění	111 kN	10	M6	51 mm	17 N·m	2213 N·m	40 mm	Tolerance hřídele: h8 Tolerance náboje: H8 Drsnost materiálu: < 16 µm
Sit-lock 4 prvek 42/75 CAL4F4275	694,78 Kč 574,20 Kč bez DPH	2 kuželové upínací prvky Kuželový vnější kroužek Vnitřní kroužek Šrouby	Žádné narušení hřídele Krátká doba montáže Nižší náklady na zpracování	Sit	41 mm	Kus	Klínové řemenice Řetězová kola Ideální pro vysoké točivé momenty	45 mm	75 mm	Spojení hřídele s nábojem bez klínů Snadná montáž a demontáž Přesné vystředění	164 kN	8	M8	53 mm	41 N·m	3435 N·m	42 mm	Tolerance hřídele: h8 Tolerance náboje: H8 Drsnost materiálu: < 16 µm
Sit-lock 4 prvek 45/75 CAL4F4575	647,96 Kč 535,50 Kč bez DPH	2 kuželové upínací prvky Kuželový vnější kroužek Vnitřní kroužek Šrouby	Žádné narušení hřídele Krátká doba montáže Nižší náklady na zpracování	Sit	41 mm	Kus	Klínové řemenice Řetězová kola Ideální pro vysoké točivé momenty	45 mm	75 mm	Spojení hřídele s nábojem bez klínů Snadná montáž a demontáž Přesné vystředění	164 kN	8	M8	53 mm	41 N·m	3680 N·m	45 mm	Tolerance hřídele: h8 Tolerance náboje: H8 Drsnost materiálu: < 16 µm
Sit-lock 4 prvek 48/80 CAL4F4880	768,83 Kč 635,40 Kč bez DPH	2 kuželové upínací prvky Kuželový vnější kroužek Vnitřní kroužek Šrouby	Žádné narušení hřídele Krátká doba montáže Nižší náklady na zpracování	Sit	58 mm	Kus	Klínové řemenice Řetězová kola Ideální pro vysoké točivé momenty	62 mm	80 mm	Spojení hřídele s nábojem bez klínů Snadná montáž a demontáž Přesné vystředění	164 kN	8	M8	70 mm	41 N·m	3926 N·m	48 mm	Tolerance hřídele: h8 Tolerance náboje: H8 Drsnost materiálu: < 16 µm
Sit-lock 4 prvek 50/80 CAL4F5080	833,09 Kč 688,50 Kč bez DPH	2 kuželové upínací prvky Kuželový vnější kroužek Vnitřní kroužek Šrouby	Žádné narušení hřídele Krátká doba montáže Nižší náklady na zpracování	Sit	58 mm	Kus	Klínové řemenice Řetězová kola Ideální pro vysoké točivé momenty	62 mm	80 mm	Spojení hřídele s nábojem bez klínů Snadná montáž a demontáž Přesné vystředění	164 kN	8	M8	70 mm	41 N·m	4089 N·m	50 mm	Tolerance hřídele: h8 Tolerance náboje: H8 Drsnost materiálu: < 16 µm
Sit-lock 4 prvek 55/85 CAL4F5585	871,20 Kč 720,00 Kč bez DPH	2 kuželové upínací prvky Kuželový vnější kroužek Vnitřní kroužek Šrouby	Žádné narušení hřídele Krátká doba montáže Nižší náklady na zpracování	Sit	58 mm	Kus	Klínové řemenice Řetězová kola Ideální pro vysoké točivé momenty	62 mm	85 mm	Spojení hřídele s nábojem bez klínů Snadná montáž a demontáž Přesné vystředění	164 kN	8	M8	70 mm	41 N·m	4498 N·m	55 mm	Tolerance hřídele: h8 Tolerance náboje: H8 Drsnost materiálu: < 16 µm
Sit-lock 4 prvek 60/90 CAL4F6090	1 004,06 Kč 829,80 Kč bez DPH	2 kuželové upínací prvky Kuželový vnější kroužek Vnitřní kroužek Šrouby	Žádné narušení hřídele Krátká doba montáže Nižší náklady na zpracování	Sit	58 mm	Kus	Klínové řemenice Řetězová kola Ideální pro vysoké točivé momenty	62 mm	90 mm	Spojení hřídele s nábojem bez klínů Snadná montáž a demontáž Přesné vystředění	204 kN	10	M8	70 mm	41 N·m	6134 N·m	60 mm	Tolerance hřídele: h8 Tolerance náboje: H8 Drsnost materiálu: < 16 µm
Sit-lock 4 prvek 65/95 CAL4F6595	1 055,24 Kč 872,10 Kč bez DPH	2 kuželové upínací prvky Kuželový vnější kroužek Vnitřní kroužek Šrouby	Žádné narušení hřídele Krátká doba montáže Nižší náklady na zpracování	Sit	58 mm	Kus	Klínové řemenice Řetězová kola Ideální pro vysoké točivé momenty	62 mm	95 mm	Spojení hřídele s nábojem bez klínů Snadná montáž a demontáž Přesné vystředění	204 kN	10	M8	70 mm	41 N·m	6645 N·m	65 mm	Tolerance hřídele: h8 Tolerance náboje: H8 Drsnost materiálu: < 16 µm
Sit-lock 4 prvek 70/110 CAL4F70110	1 608,45 Kč 1 329,30 Kč bez DPH	2 kuželové upínací prvky Kuželový vnější kroužek Vnitřní kroužek Šrouby	Žádné narušení hřídele Krátká doba montáže Nižší náklady na zpracování	Sit	70 mm	Kus	Klínové řemenice Řetězová kola Ideální pro vysoké točivé momenty	76 mm	110 mm	Spojení hřídele s nábojem bez klínů Snadná montáž a demontáž Přesné vystředění	325 kN	10	M10	86 mm	83 N·m	11363 N·m	70 mm	Tolerance hřídele: h8 Tolerance náboje: H8 Drsnost materiálu: < 16 µm
Sit-lock 4 prvek 75/115 CAL4F75115	1 644,39 Kč 1 359,00 Kč bez DPH	2 kuželové upínací prvky Kuželový vnější kroužek Vnitřní kroužek Šrouby	Žádné narušení hřídele Krátká doba montáže Nižší náklady na zpracování	Sit	70 mm	Kus	Klínové řemenice Řetězová kola Ideální pro vysoké točivé momenty	76 mm	115 mm	Spojení hřídele s nábojem bez klínů Snadná montáž a demontáž Přesné vystředění	325 kN	10	M10	86 mm	83 N·m	12174 N·m	75 mm	Tolerance hřídele: h8 Tolerance náboje: H8 Drsnost materiálu: < 16 µm

Stránka 1 z 2
