Paral.šoupátko 8″ pn. ovl. MZ
Parametry produktu
| Číslo položky | 8100575 |
|---|---|
| Jednotka | Kus |
| Značka | MZ |
| Vlastnosti |
|
| Technická informace | Připojení zásobníku: 2 x 3/8″ |
| Typ připojení | Dvojitá příruba |
| DJmenovitý průměr průchozího otvoru | 200 mm |
| DJmenovitý průměr průchozího otvoru # | 8 Inch |
| Materiál pouzdra | Litina |
| Materiál šoupátka | Nerezová ocel |
| Typ pohonu/řízení | Pneumatický dvojčinný |
| Maximální pracovní tlak | 8 BAR |
| Vodotěsné | Ano |
| Typ směru průtoku | Jednosměrný |
| Typ připojení příruby | DIN PN10 – UNI EN 1092-1 |
| Hmotnost | 26,87 kg |

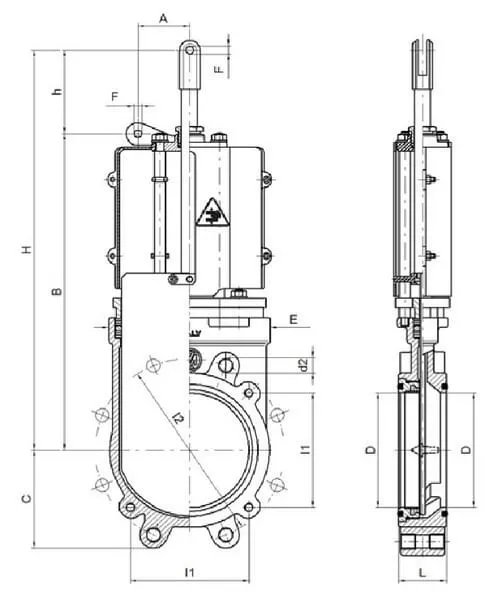

| l2Průměr roztečné kružnice | 295 mm |
| l1Vzdálenost montážních šroubů/otvorů příruby | 180 mm |
| d1Průměr montážních šroubů/otvorů příruby | 20 mm |
| LTloušťka příruby | 60 mm |
| FPrůměr připojovacího otvoru válce | 10,5 mm |
| ECelková šířka | 273,5 mm |
| Celková výška | 1025 mm |
| CVzdálenost středu průchozího otvoru od spodní části | 158 mm |
| HVertikální vzdálenost středu průchozího otvoru od otvoru páky | 611 mm |
| BVzdálenost středu průchozího otvoru od konce páky | 501 mm |
| AVzdálenost montážních otvorů páky (horizontální) | 90 mm |
| hVzdálenost montážních otvorů páky (vertikální) | 110 mm |
24 019,59 Kč s DPH
19 850,90 Kč bez DPH
Skladem
