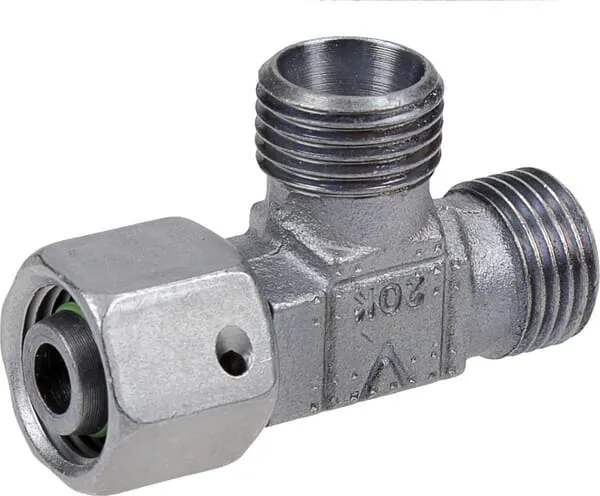

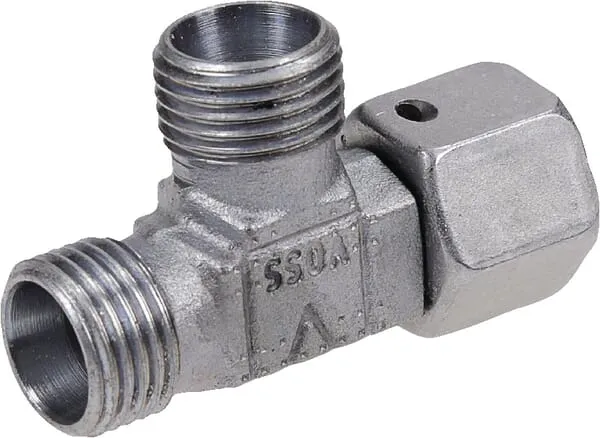

L-hrdlo, nastavitelné
Parametry produktu
| Číslo položky | ELSD10L |
|---|---|
| EAN | 8719607024921 |
| Jednotka | Kus |
| Značka | Voss |
| Výhody | Řezný kroužek 2S |
| Podrobnosti |
|
| Obsah balení | Předmontovaná převlečná matice |
| Typ závitu připojení č. 1 | Metrický |
| Typ závitu připojení číslo 2 | Metrický |
| Typ závitu připojení číslo 3 | Metrický |
| Tvar | Tee (T) – 3 spojení |
| Typ připojení č. 1 | Závit |
| Typ připojení č. 1 – vnější/vnitřní | Vnější |
| Průměr závitu připojení č. 1 | M16 |
| Stoupání závitu připojení č. 1 | 1.50 mm |
| S2Velikost klíče připojení č. 1 | 19.0 mm |
| Typ připojení číslo 2 | Závit |
| Typ připojení číslo 2 – vnější/vnitřní | Vnější |
| Průměr závitu připojení číslo 2 | M16 |
| Stoupání závitu připojení číslo 2 | 1.50 mm |
| S2Velikost klíče připojení číslo 2 | 19.0 mm |
| Typ připojení č. 3 | Převlečná matice |
| Typ připojení číslo 3 – vnější/vnitřní | Vnitřní |
| Délka připojení číslo 3 | 40 |
| Průměr závitu připojení číslo 3 | M16 |
| Rozteč závitu připojení číslo 3 | 1.50 mm |
| L2Vzdálenost středu připojení od konce | 30 mm |
| L1Vzdálenost středu připojení č. 2 od konce | 29 mm |
| LPřipojení č. 3, vzdálenost od středu ke konci | 15 mm |
| Průměr trubky | 10 mm |
| Norma DIN |
|
| Vnitřní průměr |
|
| S1Výška těla | 17 mm |
| Povrchová úprava |
|
| Max. pracovní tlak | 500 BAR |
| Vnitřní průměr těsnicího kroužku | 8,5 mm |
| Tloušťka těsnicího kroužku | 1,5 mm |
| Těsnicí materiál | Nitrilová pryž [NBR] |
| Série | L |
293,12 Kč s DPH
242,25 Kč bez DPH
Skladem
