Kompaktní válec DW podle DIN ISO 21287 s vnitřním závitem a rozlišením polohy – otvor Ø16mm
Parametry produktu
Tento produkt má několik variant. Vyberte prosím konkrétní variantu z tabulky níže.
Dostupné varianty produktu

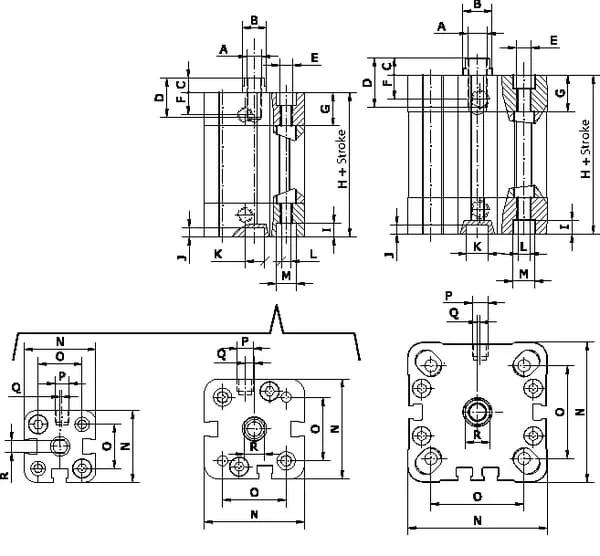

| Produkt | Košík | Cena | Typ | Zdvih | Značka | Jednotka | NŠířka | Min. délka | ISO standard | Typ tlumení | BPrůměr tyče | Materiál tyče | Průměr otvoru | Průměr pístu | Materiál válce | Max. pracovní tlak | Min. pracovní tlak | Těsnicí materiál | Materiál hlavy válce | Povrchová úprava tyče | Délka válce bez tyče a hlavy | Typ upevnění – připojení válce | DMontážní délka – připojení tyče | Montážní průměr – připojení válce | Typ montážního závitu – připojení tyče | OVzdálenost montážních otvorů hlavy válce | Teoretická síla při tlaku 6 bar – vysouvání | Teoretická síla při tlaku 6 bar – zasouvání | APrůměr montážního závitu – připojení tyče | Typ závitu montážních otvorů po stranách pouzdra | G,lDélka montážních otvorů v přední části pouzdra | MPrůměr montážních otvorů v přední části pouzdra | Průměr závitu montážních otvorů po stranách pouzdra | EPrůměr závitu montážních otvorů v přední části pouzdra | Typ montážního závitu – vnější/vnitřní – připojení tyče | CVzdálenost montážního závitu k hlavě válce – připojení tyče |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
Kompaktní válec
CCND1610MI
|
1 215,69 Kč
1 004,70 Kč bez DPH
|
Dvojčinné | 10 mm | Kramp | Kus | 29,2 mm | 51 mm |
|
Flexibilní – obě strany | 8 mm | Nerezová ocel AISI 304 | 16 mm | 16 mm | Hliník | 10 BAR | 1 BAR | Polyuretan | Hliníkový odlitek | Eloxované | 37 mm | Závit | 8 mm | 4 mm | Metrický | 18 mm | 121 N | 91 N | M4 | Metrický |
|
6 mm | M5 | M4 | Female | 4,5 mm | |
|
Kompaktní válec
CCND1625MI
|
1 250,66 Kč
1 033,60 Kč bez DPH
|
Dvojčinné | 25 mm | Kramp | Kus | 29,2 mm | 66 mm |
|
Flexibilní – obě strany | 8 mm | Nerezová ocel AISI 304 | 16 mm | 16 mm | Hliník | 10 BAR | 1 BAR | Polyuretan | Hliníkový odlitek | Eloxované | 37 mm | Závit | 8 mm | 4 mm | Metrický | 18 mm | 121 N | 91 N | M4 | Metrický |
|
6 mm | M5 | M4 | Female | 4,5 mm | |
|
Kompaktní válec
CCND165MI
|
1 660,00 Kč
1 371,90 Kč bez DPH
|
Dvojčinné | 5 mm | Kramp | Kus | 29,2 mm | 46 mm |
|
Flexibilní – obě strany | 8 mm | Nerezová ocel AISI 304 | 16 mm | 16 mm | Hliník | 10 BAR | 1 BAR | Polyuretan | Hliníkový odlitek | Eloxované | 37 mm | Závit | 8 mm | 4 mm | Metrický | 18 mm | 121 N | 91 N | M4 | Metrický |
|
6 mm | M5 | M4 | Female | 4,5 mm |
